高硬度耐磨鋼板是一種全厚度硬化的耐磨鋼板，在滑移和剪切的工況下，特別是在礦山、土方和采石等領域應用中具有更長的使用壽命。高硬度耐磨鋼板是目前貝鋼板廠家能夠生產(chǎn)的硬度最高的材料，在最大的滑移摩擦和最小沖擊條件下表現(xiàn)出極其長的使用壽命。

化學成分

厚度 （mm）	C	P	Mn	Si	S	Cr	Mo	B	CET 平均值
8-100	0.45	0.02	0.40	0.38	0.005	1.5	0.3	0.003	0.40

檢驗：所有測試按照中國測試機構標準執(zhí)行
參考標準：板焊接技術要求 GB/T 13147-2009
生產(chǎn)制造公差：GB公差新舊標準/>GB/T 1800.3-1998，更為嚴格的標準可以進行協(xié)商執(zhí)行
表面交貨狀態(tài)：拋丸
鋼板色標：白色



典型性能指標
RP0.2屈服強度	1400 MPa
抗拉強度	1640 Mpa
延伸率（50mm標距）	10%
+20℃縱向夏比沖擊值（10mm×10mm)	55J
硬度	600HB

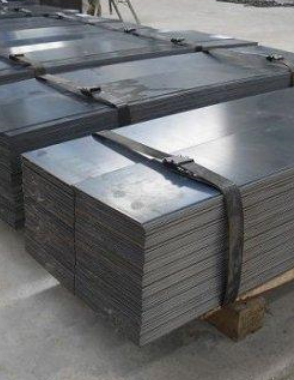

圖（1）大量高硬度耐磨鋼板現(xiàn)貨倉庫
高硬度耐磨鋼板是一種中碳，高硬度的耐磨板；高硬度鋼板在恰當?shù)念A熱條件下，按照推薦的預熱溫度和切割速度，可根據(jù)傳統(tǒng)的切割方式完成加工制造。
高硬度鋼板切割注意事項：

1、切割件堆垛緩冷可降低切后裂紋的風險

2、切割后加熱可以有效的防止延遲裂紋，加熱溫度與預熱溫度一致

3、氧氣切割過程中工件溫度會升高，工件越小升溫越高，超過500度，工件會有一定程度的軟化

圖（2）高硬度鋼板的等離子切割

    由于高硬度耐磨鋼板具有極高的硬度，所以不建議對材料進行冷加工。
    高硬度耐磨鋼板的焊接，鉆孔和攻絲非常困難，對設備能力要求較高。
    高硬度耐磨鋼板的超高的機械性能是通過淬火和在必要條件下隨后進行的回火獲得的，溫度超過250攝氏度，這種超高的機械性能是不能保持的。
    高硬度耐磨鋼板不能用來進一步熱處理。

圖（3）高硬度鋼板，采用專業(yè)鉆具鉆孔
    安全指導及建議
    高硬度耐磨鋼板是設計用在耐磨部件中，而不能用在結構部件中。
    為避免因對高硬度鋼板不安全不恰當?shù)氖褂脦淼膫Α?br />     購買方或使用者必須在責任采取恰當和必要的安保措施，避免在使用和加工高硬度耐磨鋼板工程中再回來的對人或設備的傷害或損害。

圖（4）高硬度鋼板拼焊現(xiàn)場
    對于高硬度耐磨鋼板加工制造方面進一步的意見和建議，請直接聯(lián)系我們
